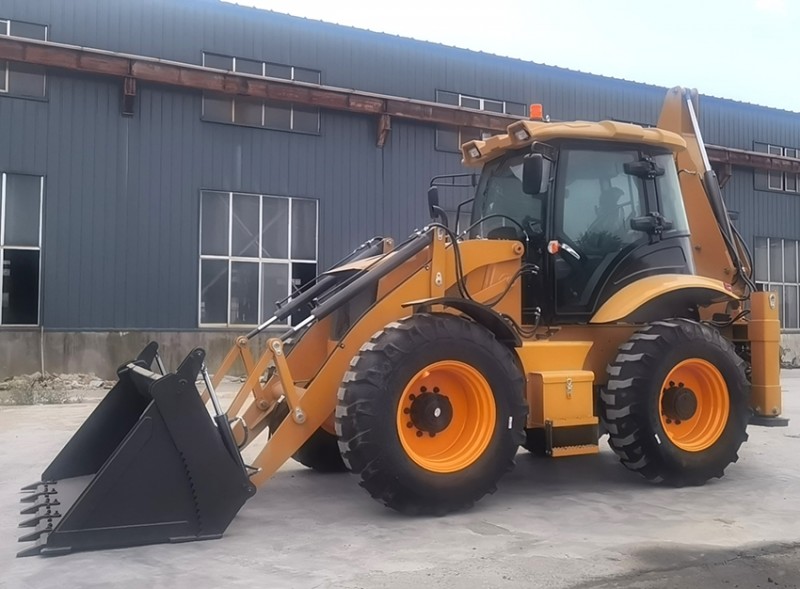

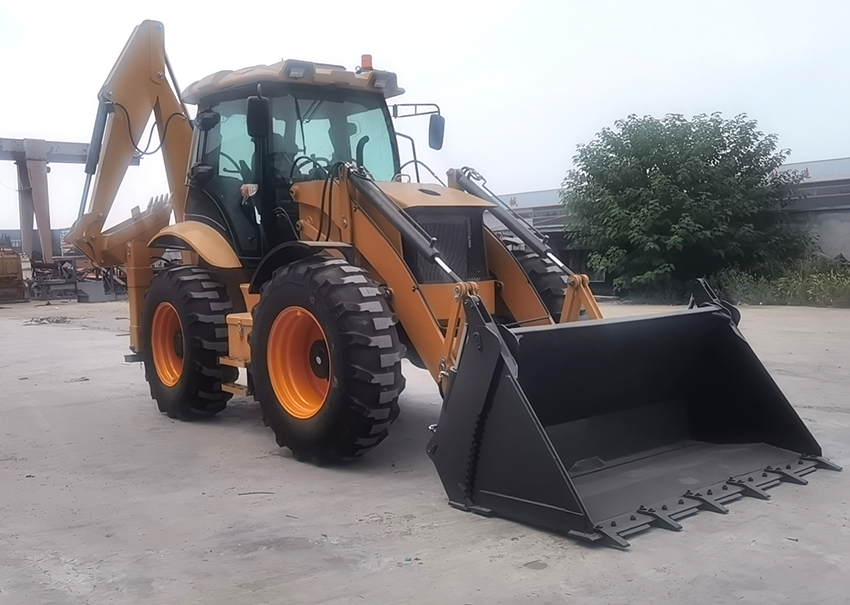

Роскошный экскаватор-погрузчик 4AM

豪华4AM挖掘装载机技术参数
The Technical Parameter of 4AM Backhoe Loader

l  Overall Dimension 总尺寸

1

Length(with bucket on ground)整机总长（铲斗放置地面）

6450mm

2

Overall width（at stabilizer ）整机总宽(轮胎外沿)

2400mm

3

Load Bucket width铲斗宽度

2400mm

4

Height(To the top of the cab)整机高度（到驾驶室顶）

3120mm

5

Height(To the top of the digging pole)整机高度(到挖掘臂顶部)

3940mm

6

Wheel base轴距

2335mm

7

Back wheel Tread轮距

2139mm

l  Main Loading Technical Specification装载主要技术参数

1

Rated load额定载重量

3000KG

2

Operating weight操作重量

8000kg

3

Rated bucket capacity额定斗容

1.7m³

4

Max. dump clearance最大卸载高度

3100mm

5

Dump reach卸载距离

870mm

6

Radius of turn（Outside of bucket）转弯半径（铲斗外沿）

5750mm

l  Main Digging Technical Specification挖掘主要技术参数

1

Rated digging bucket capacity额定挖掘斗斗容

0.35m³

2

Max. digging depth最大挖掘深度

4100mm

Optional digging depth(telescopic digging boom)可选后挖深度(伸缩挖臂)

5100mm

3

Max. digging radius最大挖掘半径

5345mm

4

Max. dumping height 最大卸载高度

3740mm

5

Max. Digging Height最大挖掘高度

5470mm

6

Lifting force at Max. digging radius最大挖掘半径时提升力

1220kg

l  Diesel engine发动机

1

Brand/Model品牌/型号

YUCHAI YCD4J22T-125玉柴

2

Type形式

In Line，Direct injection，Four-Stroke，Water Cooling
单列、直喷、四冲程、水冷

3

Rated output额定功率

91(KW)

4

Optional engine可选发动机

YUCHAI 110KW YCD4J33T6-140
CUMMINS 4BT3.9-C100 or 4BT3.9-C125
CUMMINS EURO3 QSB3.9-C100 or QSB3.9-C125
EURO5 YUCHAI or EPA4 CUMMINS

l  Transmission System传动系统

1

Torque Converter液力变矩器

Model型号

315

Cooling type 冷却方式

Pressure oil circulating压力油循环

2

Gearbox变速箱

Type形式

Synchromesh mechanical shift
机械操纵液力同步换档

3

Drive axle驱动桥

Type形式

Four wheel drive四轮驱动
Four wheel steering四轮转向
Crab walk蟹行

4

Gear shift position档位

4 F、 4 R前四后四档位

5

 速度（F/R）km/h

F1，5km/h；F2，10km/h；
F3，18km/h；F进4，40km/h；
R1，5km/h；R2，10km/h；
R3，18km/h；R4，32km/h；

6

Size of tire轮胎型号

16.9-28

The hydraulic system液压系统

1

Working pump discharge工作泵排量

63ml/r

2

Working pump pressure工作泵压力

22Mpa

l  Oil Capacity油量

1

The hydraulic oil tank液压油箱

125L

2

Diesel fuel tank柴 油 箱

125L

Packing Quantity（1*45HC）装箱量

2Units(拆轮胎/挖臂/铲斗，用工艺轮装箱)

Standard标配：前铲带铲斗，后挖带挖斗，豪华带内饰驾驶室/风扇/LED灯/大倒影/破窗锤/灭火器/推拉窗/天窗/暖风，豪华可调式旋转座椅，可调式仪表盘，彩色液晶显示屏，前铲后挖液压先导操作，玉柴91KW发动机，前后16.9-28真空轮胎，特制315整体双高低速变速箱，四轮转向，四轮驱动，蟹行行走，三种转向方式随意切换， H形支腿。

注：以上参数或者配置如有变更，怒不另行通知。
The parameters or configuration are subject to change without notice.
