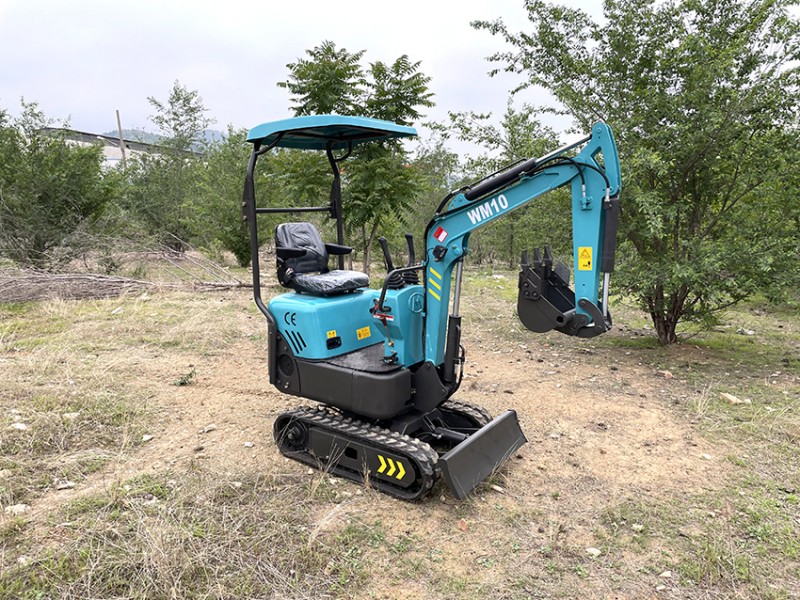

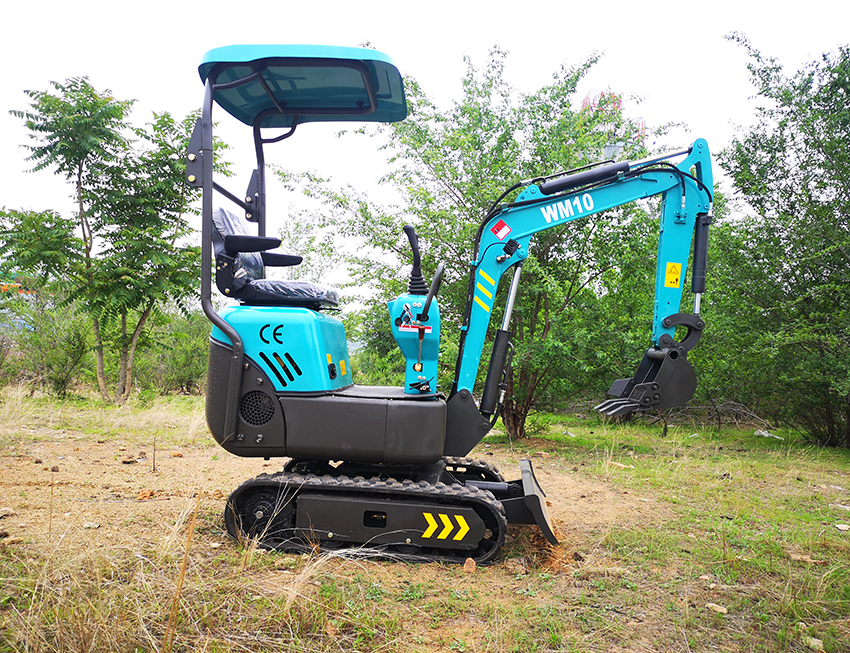

Мини-экскаватор WM10

Number

MODEL（型号）

Wm10(Euro 5)

1

Operating weight (kg) （整机重量）

910

2

Bucket capacity (cbm)  （斗容）

0.025

3

Engine model    （发动机型号）

KOOP KD192F-1

4

Rated power (kw/r/min) （额定功率/转速）

7.0/3000

5

Hydraulic pump model (国产液压泵)

天津 China Brand

6

Max.flow (L/min)（最大流量）

18

7

Working pressure (Mpa)（工作压力）

17

8

Control valve model  (国产工作阀)

北方液压China Brand

9

Swing motor model  (国产回转马达)

RMR-315

10

Travel motor model (国产行走马达)

R6K-310

11

Fuel tank capacity (L)（燃油箱容量）

7

12

Hydraulic oil tank capacity (L)（液压油箱容量）

17

13

Travel speed (km/h)（行驶速度）

1.9

14

Swing speed (r/min)（回转速度）

13

15

Max. climbing degree (%)（爬坡度）

58

16

Arm digging force(KN)（斗杆挖掘力）

10.2

17

Bucket digging force (KN)（铲斗掘起力）

14.8

18

Average grounding pressure (Kpa)（平均地面压力）

28

19

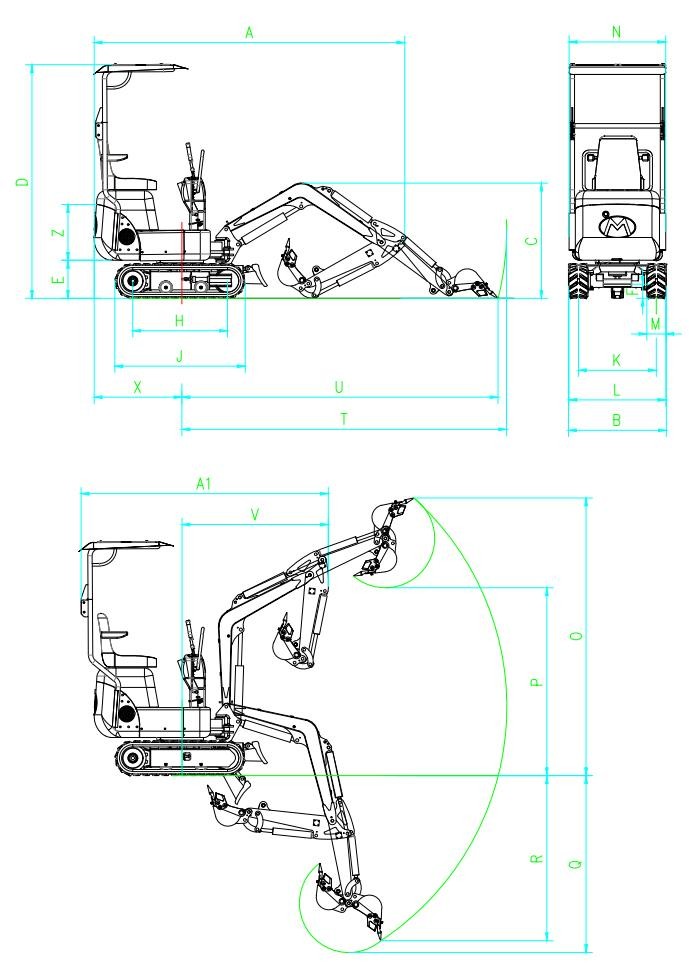

A-Overall length (mm) （总长）

2949

20

B-Overall width (mm) （总宽）

930

21

C-Overall height (to top of boom)(mm)（总高 至大臂顶）

1095

22

D-Overall height (to top of cab)(mm) （总高 至顶棚顶）

2219

23

E-Counterweight ground clearance(mm) （配重离地间隙）

362

24

F-Min. ground clearance (mm)（最小离地间隙 ）

134

25

G-Tail swing radius (mm) （尾部摆动半径）

834

26

H-Track Ground Length (mm)（履带地面长度）

900

27

J-Track length (mm)（履带长度）

1233

28

K-Track gauge (mm) （两履带中心距）

740

29

L-Track width (mm) （两履带外宽）

920

30

M-Track shoe width (mm) （履带宽度）

180

31

N-Turntable width (mm)（转盘宽度）

917

32

O-Max. digging height (mm)（最大铲挖高度 ）

2637

33

P-Max. dumping height (mm)（最大卸载高度 ）

1784

34

Q-Max. digging depth (mm) （最大挖掘深度 ）

1681

35

R-Max. vertical wall digging depth (mm) （最大立墙挖深）

1569

36

T-Max. digging reach (mm)（最大挖掘距离）

3084

37

U-Max. digging reach at ground level (mm)（地面挖掘范围）

3003

38

V-Min. swing radius (mm)（最小回转半径）

1390

39

X-Distance between center of rotation and tail length (mm)（旋转中心与机尾的距离）

833

40

Z-Height of counterweight （ 配重高度）

530

41

A1-Ground length (in transportion)(mm)（在地面运输长度）

2348

42

Arm length (mm)（斗杆长度）

798

43

Boom length (mm)（大臂长度）

1480
